Kako provjeriti izolacijski otpor motora s klinastim remenom?

Kako provjeriti izolacijski otpor motora transportera klinastog remena

Kao dobavljačTransportni motor klinastog remena, razumijem kritičnu važnost održavanja ispravnog rada ovih motora. Jedan od ključnih aspekata održavanja motora je provjera otpora izolacije. U ovom blogu vodit ću vas kroz postupak provjere izolacijskog otpora motora transportera s klinastim remenom.

Zašto provjeravati izolacijski otpor?

Otpor izolacije mjera je koliko dobro radi električna izolacija u motoru. Dobra izolacija sprječava curenje električne struje iz namota motora u okvir motora ili druge komponente. S vremenom se izolacija može pogoršati zbog čimbenika kao što su toplina, vlaga, vibracije i kontaminacija. Niska vrijednost izolacijskog otpora može ukazivati ​​na potencijalne probleme, kao što je kratki spoj, koji može dovesti do kvara motora, električnih opasnosti i skupog prekida rada. Redovitim provjeravanjem izolacijskog otpora možete otkriti rane znakove propadanja izolacije i poduzeti preventivne mjere kako biste izbjegli ozbiljnije probleme.

Potreban alat

Prije nego počnete provjeravati izolacijski otpor motora transportera s klinastom trakom, trebat će vam sljedeći alati:

• Ispitivač izolacijskog otpora: Također poznat kao megohmmetar ili megger, ovaj uređaj se koristi za mjerenje otpora izolacije namota motora. Primjenjuje visokonaponski istosmjerni ispitni napon na namote i mjeri rezultirajuću struju kako bi izračunao otpor.
• Sigurnosna oprema: To uključuje izolirane rukavice, zaštitne naočale i odgovarajuću odjeću za zaštitu od električnih opasnosti.
• Odvijač ili ključ: Za uklanjanje poklopaca terminala motora i pristup namotima motora.

Prethodno provjerite pripreme

1. Izolirajte motor: Prije izvođenja bilo kakvih električnih ispitivanja, provjerite je li motor potpuno izoliran od izvora napajanja. To znači isključivanje strujnog prekidača ili odspajanje napajanja motora. Zaključajte i označite izvor napajanja kako biste spriječili slučajno ponovno uključivanje.
2. Ostavite motor da se ohladi: Ako je motor radio, ostavite ga da se ohladi na sobnu temperaturu. Visoke temperature mogu utjecati na očitanja izolacijskog otpora, stoga je važno izvršiti mjerenja kada je motor na stabilnoj temperaturi.
3. Očistite motor: Uklonite svu prljavštinu, prašinu ili ostatke s površine motora i priključne kutije. Kontaminacija može uzrokovati lažna očitanja ili stvoriti put za curenje struje.

Provjera izolacijskog otpora

1. Pristup namotima motora: Odvijačem ili ključem uklonite poklopce terminala motora i otkrijte namote motora. Prepoznajte tri namota motora (obično označena U, V i W) i okvir motora.
2. Spojite ispitivač izolacijskog otpora: Spojite vodove ispitivača na namote motora i okvir motora. Za trofazni motor morat ćete ispitati svaki namot zasebno u odnosu na okvir motora. Spojite jedan kabel ispitivača na namot, a drugi kabel na okvir motora.
3. Odaberite ispitni napon: Većina ispitivača izolacijskog otpora omogućuje odabir ispitnog napona. Za motor transportera s klinastom trakom obično se koristi ispitni napon od 500 V ili 1000 V. Za preporučeni ispitni napon pogledajte specifikacije proizvođača motora.
4. Izvedite test: Nakon što je ispitivač spojen i odabran ispitni napon, započnite ispitivanje izolacijskog otpora. Ispitivač će primijeniti ispitni napon na namot i izmjeriti otpor izolacije. Pričekajte da se očitanje stabilizira, što obično traje nekoliko sekundi. Zabilježite vrijednost izolacijskog otpora.
5. Testirajte sve namote: Ponovite test za svaki od tri namota motora, ispitujući svaki namot u odnosu na okvir motora. Obavezno zabilježite vrijednosti izolacijskog otpora za svaki namot.

Tumačenje rezultata

Prihvatljive vrijednosti izolacijskog otpora za motor s klinastim remenom ovise o veličini motora, nazivnom naponu i uvjetima rada. Kao opće pravilo, otpor izolacije trebao bi biti najmanje 1 megohm na 1000 volti radnog napona motora. Na primjer, za motor od 480 V, izolacijski otpor bi trebao biti najmanje 0,48 megohma.

• Visoke vrijednosti otpora: Ako su vrijednosti izolacijskog otpora unutar prihvatljivog raspona, to znači da je izolacija motora u dobrom stanju. Međutim, i dalje je dobra praksa pratiti vrijednosti tijekom vremena kako bi se otkrili bilo kakvi trendovi ili promjene.
• Niske vrijednosti otpora: Ako su vrijednosti izolacijskog otpora ispod prihvatljivog raspona, to može ukazivati ​​na problem s izolacijom motora. Mogući uzroci uključuju ulazak vlage, oštećenje izolacije ili onečišćenje. U tom slučaju potrebno je dodatno ispitivanje kako bi se utvrdio glavni uzrok problema.

Rješavanje problema s niskim izolacijskim otporom

Ako ustanovite da je izolacijski otpor motora transportera klinaste trake nizak, možete poduzeti sljedeće korake za rješavanje problema:

1. Provjerite vlagu: Vlaga je čest uzrok niske otpornosti izolacije. Provjerite ima li u motoru znakova prodora vode, poput kondenzacije ili mokrih mrlja. Ako se otkrije vlaga, osušite motor koristeći toplinski pištolj ili ga ostavite da se osuši na zraku u toplom, suhom okruženju.
2. Pregledajte ima li oštećenja izolacije: Potražite bilo kakve vidljive znakove oštećenja izolacije, poput pukotina, opeklina ili ogrebotina. Ako se otkrije oštećenje, možda će biti potrebno popraviti ili zamijeniti oštećenu izolaciju.
3. Provjerite kontaminaciju: Onečišćenje od prljavštine, prašine ili kemikalija također može smanjiti otpor izolacije. Temeljito očistite motor odgovarajućim sredstvom za čišćenje i mekom četkom. Obavezno potpuno osušite motor prije ponovnog testiranja otpora izolacije.

Druge vrste transportnih motora

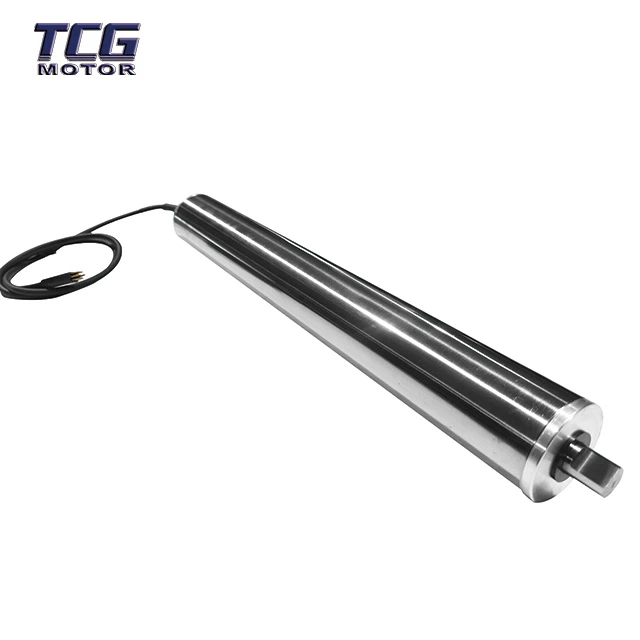

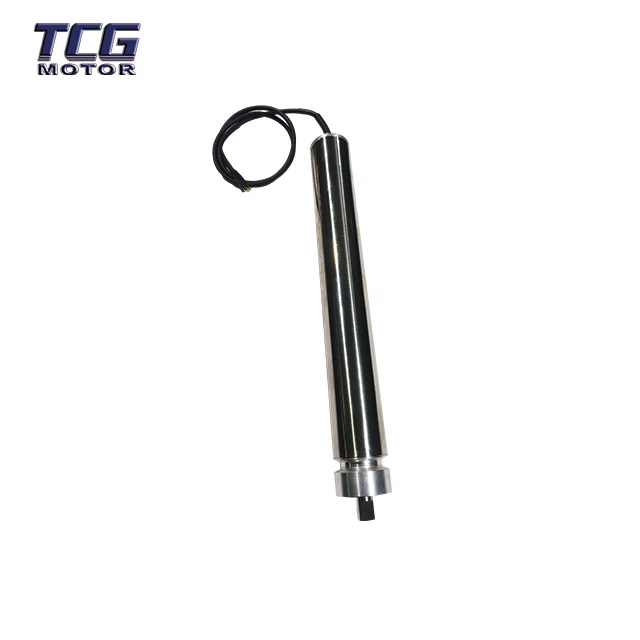

Osim togaTransportni motor klinastog remena, postoje i druge vrste transportnih motora, kao što suLinijski transportni motoriDC serija transportnih motora. Postupak provjere izolacijskog otpora za ove motore sličan je onom kod motora transportera s klinastim remenom, ali ćete možda morati pogledati posebne upute proizvođača za svaki tip motora.

Zaključak

Redovita provjera izolacijskog otpora motora transportera s klinastom trakom važan je dio održavanja motora. Slijedeći korake navedene u ovom blogu, možete osigurati da vaši motori rade sigurno i učinkovito. Ako imate bilo kakvih pitanja ili trebate dodatnu pomoć oko održavanja motora ili testiranja otpora izolacije, slobodno nas kontaktirajte. Ovdje smo da vam pomognemo sa svim vašim potrebama za motorom pokretne trake i radujemo se razgovoru s vama o potencijalnim mogućnostima nabave.

Reference

• Priručnik za električne instalacije i održavanje
• Tehnički priručnici proizvođača motora
